不锈钢激光切管机保养指南 2021-11-03
不锈钢激光切管机保养指南

气路要求(建议均做气路管道到机床气柜侧):





A:空气

因空气中有大量的水份,杂质,及油脂,当激光设备正常工作时,激光会对空气中的杂质进行作用,不但会使激光输出能量损失还会使杂质气化依附在光学镜片上,使激光头造成损坏。所以要用空气切割就必须对压缩空气进行处理。要求:压缩空气供气要求供气量:≥0.9m3/min;供气压力: 0.6 Mpa-1.4 Mpa;0.7MPa 压力露点温度不高于5℃ ;含油量≤0.01ppm,固体颗粒≤0.1μm;



1、气路链接:空压机→过滤器→干燥机→切割机主机(连接可以使用氮气管)

2、空气压缩机--(推荐英格索兰、阿特拉斯)
Ø 选用高性能螺杆式压缩机
Ø 压缩机工作压力:1.2MP
Ø 压缩机空气排气量:2.0(m3/min)
3、过滤器
Ø 选用高性能多级精密过滤器
Ø 过滤级别分为4级。QPSC级
Ø 可自配过滤器精度:0.3um   1个;0.01um 1个;0.001um 2个
4、干燥机--(推荐阿特拉斯)
Ø 选用高性能冷冻式空气干燥机
Ø 干燥机处理能力:2.0(m3/min)
Ø 干燥机进气压力:1.2MP


B:氧气



氧气部分建议采用多个普通压力(输出压力0.8Mpa)的杜瓦罐并联,并配合一个处理流量大于20 m³/h的汽化器,液氧减压阀流量需大于20 m³/h,建议采用上海减压阀厂YQY-08减压阀



C:氮气



氮气部分建议采用高压杜瓦罐(输出压力2.5Mpa),并配合一个处理流量大于160 m³/h的汽化器。建议采用不锈钢管或铜管传输气体,首次使用气管,用干净空气吹管道10分钟,再用氮气吹2分钟左右,才能接管使用





要求:氮气部分建议采用高压杜瓦罐(输出压力2.5Mpa),并配一个处理流量大于160m3/h的汽化器,建议采用不锈钢管或者铜管传输气体至机床侧。(液氮减压阀推荐型号为“55LIN-450,内 NPT 3/4 ,最大流量300m3/h,捷锐”,流量远大于200m3/h;氮气瓶组减压阀推荐:452IN-450 上海捷锐输出接口:内NPT 3/4 c)(注:氮气减压器)

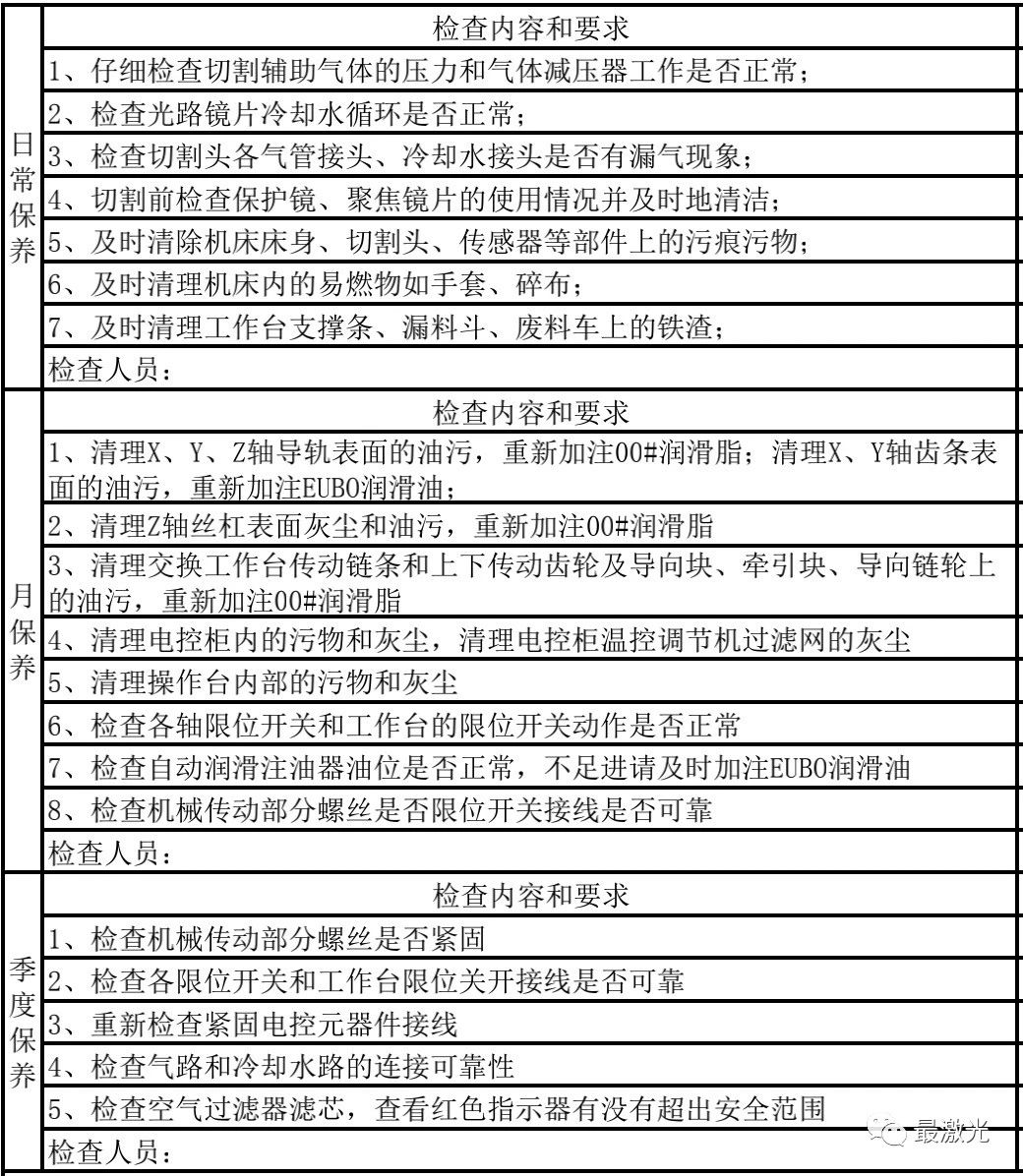

设备保养项目及周期
